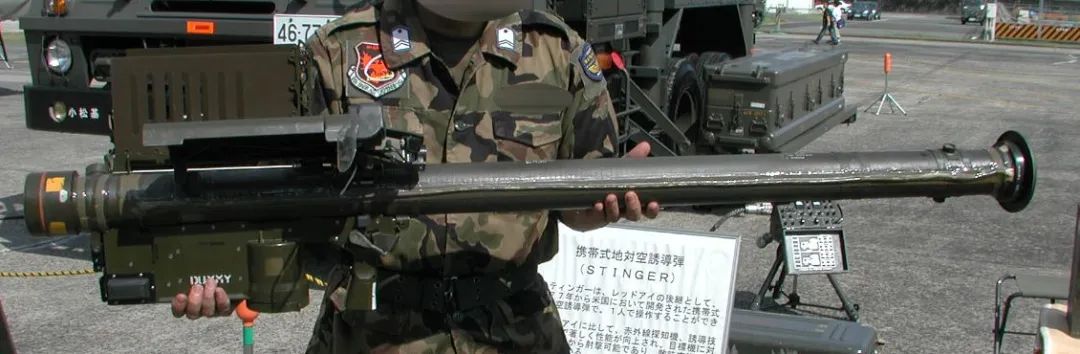

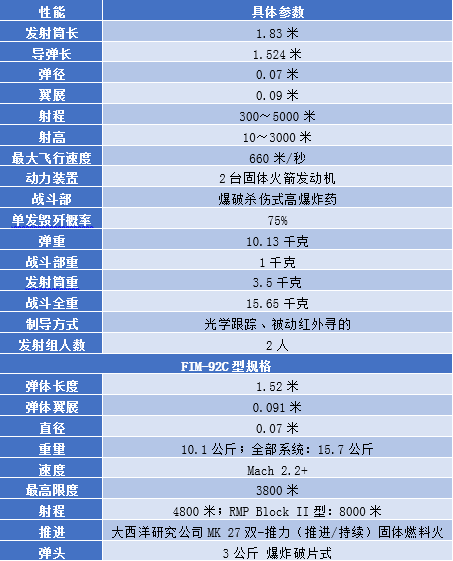

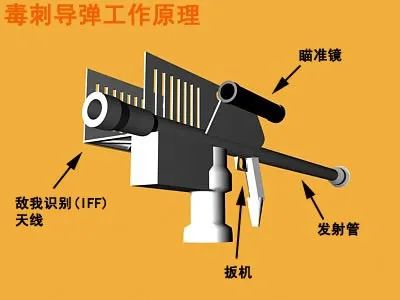

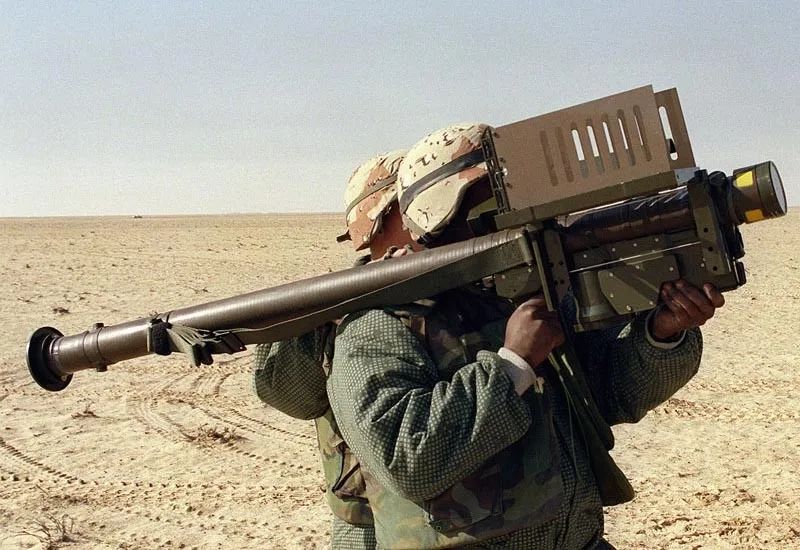

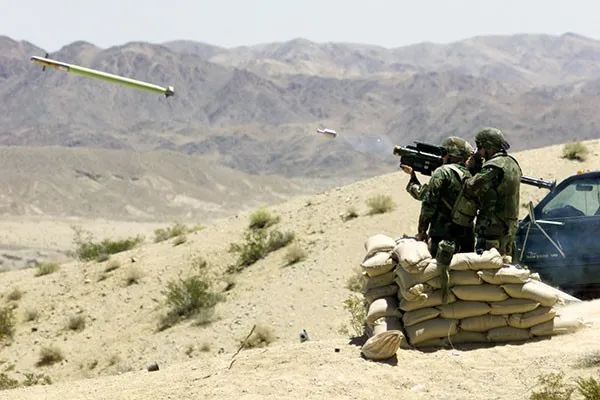

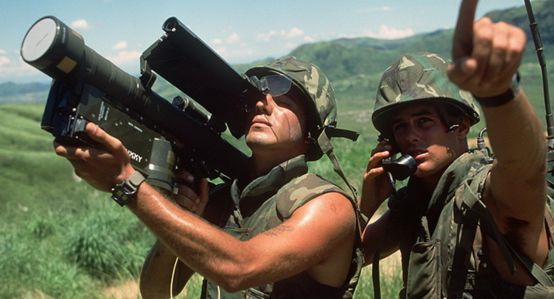

首頁 > 應用 美國“毒刺”單兵便攜式防空導彈系統 軍工資源網 2022年04月12日 前 言FIM-92“毒刺”是美國于20世紀70年代開始研制，80年代設計定型并裝備部隊的第二代單兵便攜式防空導彈系統，具有重量輕、結構簡單、攜帶方便、精度高、發射后不用管等性能特點。“毒刺”于1981年開始服役，如今被美國和其他29個國家的軍隊使用，其主要由雷神公司制造，并由德國空客防務公司和土耳其洛克特薩公司授權生產，共生產了7萬枚該導彈。它可由單兵肩扛發射，也可適用于各種地面車輛和直升機(空對空“毒刺”)，旨在對抗低空飛行的飛機和直升機。FIM-92(JASDF)發展歷程“毒刺”的開發始于1967年，是對FIM-43“紅眼”改進型的研究，命名為“紅眼”II。主要的改進是使導彈具有全射角的紅外制導能力。1971年，美國陸軍選擇了“紅眼”II作為未來便攜式防空導彈的發展方向，并將其命名為FIM-92。1972年3月，“紅眼”II被重新命名為“毒刺”。1973年11月開始測試XFIM-92A制導彈，但由于技術問題而多次停止和重新開始。到1975年，最嚴重的問題已經得到解決，同年7月，XFIM-92A第一次肩部試射。最后，在1978年4月，通用動力公司獲得了第一份大規模生產FIM-92A導彈的合同。隨后，生產型“毒刺”導彈以一對一的方式取代了舊的FIM-43“紅眼”彈。1981年，第一批毒刺部隊達到了初始作戰能力。早期的“毒刺”單兵防空導彈1977年，通用動力公司已經開始全面開發下一代“毒刺”，命名為XFIM-92B。這種導彈也被稱為“毒刺”-POST(無源光學尋的技術)，配備了一臺新型微處理器，可分析雙波段訊號(紅外線/紫外線)，并執行玫瑰花瓣式掃描(rosette-pattern image scanning)，這些科技讓導彈可有效分辨背景訊號/誘餌/目標之間的差別，大幅提高追熱導彈的命中率。FIM-92B在1983年開始量產，A型與B型同時在1987年停產，兩款型號共生產了16000枚。1984年，F(xiàn)IM-92C“毒刺”-RMP(可重復編程微處理器)的開發工作開始。RMP的升級允許對機載微處理器的軟件進行重新編程以應對最新的威脅。1987年9月，“毒刺”的生產轉為FIM-92C，1989年服役。1991年時已經生產至少2萬枚提供給美國陸軍使用。C型的尋標器延續B型，但是加入了可改編程式微處理器(Reprogrammable Microprocessor，RMP)設計，讓導彈尋標器可用軟件升級的手段增強追蹤能力、改善反制辨識。1989年7月，F(xiàn)IM-92D服役;與C型的差別就只有更新軟件;后來庫存的C/D型彈于2002年9月開始升級為G型。FIM-92D的名稱適用于升級后的FIM-92C，并改進了反制措施。2002年9月，F(xiàn)IM-92G的名稱被分配給升級后的FIM-92D，但沒有關于升級的細節。1992年4月，通用動力公司獲得了開發FIM-92E的合同，被稱為“毒刺-RMP Block I”。FIM-92E是FIM-92D的改進型，并增加了一個新的滾動傳感器和改進的軟件，這大大增強了導彈對低特征目標和最新反制措施的性能。第一批生產型FIM-92E導彈已于1995年交付。2001年，F(xiàn)IM-92F的稱號被分配給了升級后的FIM-92E，但關于改進的具體細節還沒有得到。FIM-92H的代號是指FIM-92D導彈，它已被升級到RMP Block I標準。替換FIM-92E的計劃在1996年便開始，稱為毒刺RMP Block II。它用FPA(焦平面陣列)IIR(成像紅外)制導頭取代了點狀紅外制導頭，這增加了探測范圍和準確性，特別是在高雜波和反措施環境下。更高的探測范圍使“毒刺”導彈的有效射程增加到約8000米的射程。Block II已經進入EMD階段，但美國陸軍的生產資金最終在2002年左右被取消。當時，該項目已經落后于計劃至少5年。“毒刺”最初的可重復編程微處理器將在2023年過時，而使用壽命的延長將使Block I繼續服役到2030年。2020年11月10日，美國陸軍發布了一份關于替換便攜式防空系統的要求。新系統將與IM-SHORAD上使用的“毒刺”車輛通用發射器兼容，并且能夠擊敗固定翼和旋轉翼飛機，以及Group 2和Group 3無人機系統，甚至優于“毒刺”。計劃在2026年之前授予多達8000枚導彈的合同。導彈離開其FIM-92“毒刺”發射系統系統構成一套“毒刺”導彈系統由發射裝置組件和一枚導彈、一個控制手柄、一部IFF詢問機和一個“氬氣體電池冷卻器單元”(BCU)組成。發射裝置組件由一個玻璃纖維發射管和易碎頂端密封蓋，瞄準器、干燥劑、冷卻線路、陀螺儀-視軸線圈和一個攜帶吊帶等組成。一個可拆卸操作手柄裝有一個BCU連接插座、一個IFF連接器、一個脈沖產生器(BCU激勵)、一個導引頭開鎖桿、一個武器發射板機、一個AN/PPX-1 IFF詢問開關、一套可收放天線和用于導彈陀螺儀的控制電子裝置。“毒刺”發射系統基本構件導彈包括制導、尾翼、推進和彈頭系統。尾部有四個可折疊的“鰭”，可在導彈飛行時提供滾動和穩定性。制導部分包括導引頭組件、制導組件、控制組件、導彈電池和四個提供飛行機動性的彈翼。彈頭相當于1磅(0.45公斤)裝在發熱鈦合金中的炸藥。導彈采用一部兩級、三狀態火箭發動機。第一級可脫離的助推發動機推出導彈，接著被第二級先進的“推進-持續”(boost-sustain)發動機提供超音速飛行和機動性直到最大射程。FIM-92A安裝使用第二代冷卻被動紅外圓錐形掃描十字線導引頭，使用專用電子元件進行信號處理。它們處理來自目標紅外能量，從4.1到4.4μm波長區域去測定它的相對角，然后使用一種比例導引技術，不斷地預測一個攔截點。“毒刺”導彈基本構件在FIM-92B中十字線導引頭單元被一種光學處理系統代替。采用二種傳感元件材料，一種對紅外線能量(在波長區域3.5到5.0μm)敏感和另一種對紫外線能量(波長區域0.3到0.4μm)敏感，同時使用二個微處理器綜合到微型電路系統內用于信號處理。導引頭輸出操縱數據到制導組件，轉換成制導信號格式用于控制電子裝置，去操縱兩個(或四個)前部可活動控制面，在必需的中途攔截過程中去操縱武器。控制采用單信道旋轉彈體類型，減少了導彈重量和工廠成本。當導彈接近它的目標時，導引頭在碰撞目標前的一秒內啟動它的“目標適應引導”(TAG)電路，去調整彈道從尾噴口排氣熱流轉而朝向紅外目標自身。引信系統允許碰撞激活或在導彈達到20秒的飛行時間后激活自毀。由皮卡汀尼兵工廠生產的破片式戰斗部，確保實現需要的爆炸/破片效果。“毒刺”的設計特點采用被動光學雙色尋的頭，有較強的抗紅外干擾能力。能全方位攻擊高速、低空和超低空飛行的飛機和直升機。可靠性高、操作使用簡便。重量輕，機動能力強。性能參數FIM-92“毒刺”是一種被動式地對空導彈，可由一名操作員肩扛發射(盡管標準的軍事程序要求有兩名操作員，即隊長和炮手)。與“紅眼”不同的是，“毒刺”可以在目標接近操作員時捕獲目標，從而有更多時間獲取并摧毀目標。FIM-92B導彈也可以從M-1097“復仇者”和M6“后衛”上發射。該導彈還能夠從悍馬毒刺架上部署，并可由空降部隊使用。有一種空對空毒刺(ATAS)的直升機發射版本。“毒刺”導彈系統“毒刺”導彈長1.52米，直徑0.07米，尾翼為0.1米。導彈本身10.1公斤，帶有發射管和一體式瞄準器、配備握把和敵我識別(IFF)天線的導彈重約15.2公斤。飛行速度660米每秒，射程在300～5000米，并可在3800米的低空對敵方威脅進行攻擊。“毒刺”由小型彈射發動機發射，該發動機將其與操作員保持安全距離，然后接合主兩級固體燃料維持器，從而將其加速至最大速度2.54馬赫(750m/s)。彈頭含有1.02公斤(2.25磅)的HTA-3(HMX、TNT和鋁粉的混合物)炸藥，帶有碰撞引信和一個在發射后17秒起作用的自毀計時器。“毒刺”導彈的紅外導引頭具有極好的感受金屬上的紅外輻射信號能力，一旦發射出去，不但能跟蹤目標飛機尾部熱氣流，進行追尾打擊，還能根據飛機表面紅外信號，具有迎頭打擊能力。“毒刺”導彈只要朝著目標飛機發射出去，發射手就可以迅速撤離，避免遭報復打擊，“毒刺”導彈會自動跟蹤目標，能夠繞過障礙物飛向目標進行打擊。但“毒刺”導彈的作戰距離比較近，導引方式比較單一，而導彈在發射后飛行時間并不長，只有一次攻擊機會，一旦被對方緊急機動規避開，或者用誘餌彈引開，就失去了作用，不可能繞回來持續追蹤，畢竟導彈前方的紅外導引頭視角有限，一次錯過就沒有回頭的機會了。圖表：“毒刺”導彈性能參數作戰應用1、馬島戰爭“毒刺”號的首次戰斗出現在英國和阿根廷之間的福克蘭群島戰爭期間。1982年5月21日，一名英國特種空勤團(SAS)士兵使用“毒刺”擊落了一架阿根廷Pucará地面攻擊機。2、蘇聯-阿富汗戰爭美國向阿富汗圣戰隊伍輸送了大量的毒刺導彈，并簡化了操作流程，阿富汗游擊隊戰士用340枚雙色導引頭的“毒刺”導彈擊落了269架前蘇聯的戰機，導致俄軍直升機一度停飛，“毒刺”導彈由此一戰成名。蘇軍繳獲阿富汗士兵手中的“毒刺”導彈3、安哥拉內戰1986年至1989年間，里根政府為喬納斯·薩文比在安哥拉的安盟運動提供了310支“毒刺”導彈。4、利比亞-乍得戰爭利比亞-乍得戰爭期間，乍得政府收到了來自美國的“毒刺”導彈。1987年10月8日，一架利比亞Su-22MK被乍得部隊發射的FIM-92A擊落。5、塔吉克內戰在1992-97年塔吉克內戰期間，在阿富汗開展活動的塔吉克伊斯蘭反對派部隊遭遇了俄羅斯和烏茲別克斯坦為支持杜尚別政府而發起的大規模空襲，包括邊境和跨境突襲。在其中一次行動中，一架蘇霍伊Su-24M于1993年5月3日被反對派發射的“毒刺”擊落。6、車臣戰爭據稱，一架蘇霍伊Su-24在第二次車臣戰爭期間被一枚“毒刺”導彈擊落。7、斯里蘭卡內戰泰米爾伊拉姆猛虎解放組織設法從前圣戰組織的庫存中獲得了一枚(或幾枚)“毒刺”，并于1997年11月10日用至少一枚“毒刺”導彈擊落了斯里蘭卡空軍的Mi-24。8、美國2000年，美國的庫存中有13400枚導彈。該計劃的總成本為72.81億美元。有傳言說，美國特勤局擁有“毒刺”導彈來保衛總統;然而，美國特勤局的計劃傾向于在發生襲擊時將總統轉移到一個更安全的地方，而不是擊落飛機，以免導彈(或目標飛機的殘骸)擊中無辜者。在20世紀80年代，“毒刺”被用來支持與美國結盟的不同游擊隊，特別是阿富汗圣戰者組織、利比亞-乍得戰爭和安哥拉安盟。由于桑地諾政府缺乏固定翼飛機，尼加拉瓜反政府武裝沒有得到“毒刺”導彈，因此上一代的FIM-43“紅眼”被認為夠用了。9、敘利亞內戰據報道，在敘利亞內戰中，土耳其幫助向敘利亞自由軍運送了數量有限的“毒刺”導彈。2020年2月27日，在敘利亞政權于2019年12月發起的西北攻勢中，俄羅斯和敘利亞飛機(據報道分別為俄羅斯Su-34和敘利亞Su-22)襲擊了伊德利卜附近的土耳其軍事車隊，當時的視頻片段顯示，土耳其士兵(支持敘利亞反對派戰士)向俄羅斯或敘利亞飛機發射了的導彈似乎是“毒刺”導彈。10、俄羅斯-烏克蘭戰爭2022年2月，多個國家宣布向烏克蘭軍隊提供“毒刺”導彈。德國宣布將提供500枚導彈。丹麥表示，它將為300枚導彈提供零部件，并在美國組裝。荷蘭表示他們將提供200枚。意大利、拉脫維亞、立陶宛和美國均表示將提供未公開數量的導彈。截至2022年3月7日，美國報告說它及北約盟國一起向烏克蘭提供了2000多枚“毒刺”導彈。“毒刺”防空導彈擊落一架俄軍米-24直升機小結“毒刺”防空導彈被稱為“低空殺手”，在世界各國廣泛使用，升級后的“毒刺”導彈屬于第三代單兵便攜式防空導彈，可以從不同類型的平臺(海、陸、空)上進行發射，對低空的直升機，戰斗機和無人機都能夠打擊。從馬島戰爭到蘇聯-阿富汗戰爭，從安哥拉內戰到俄烏戰爭，都見證了“毒刺”的作戰能力。
